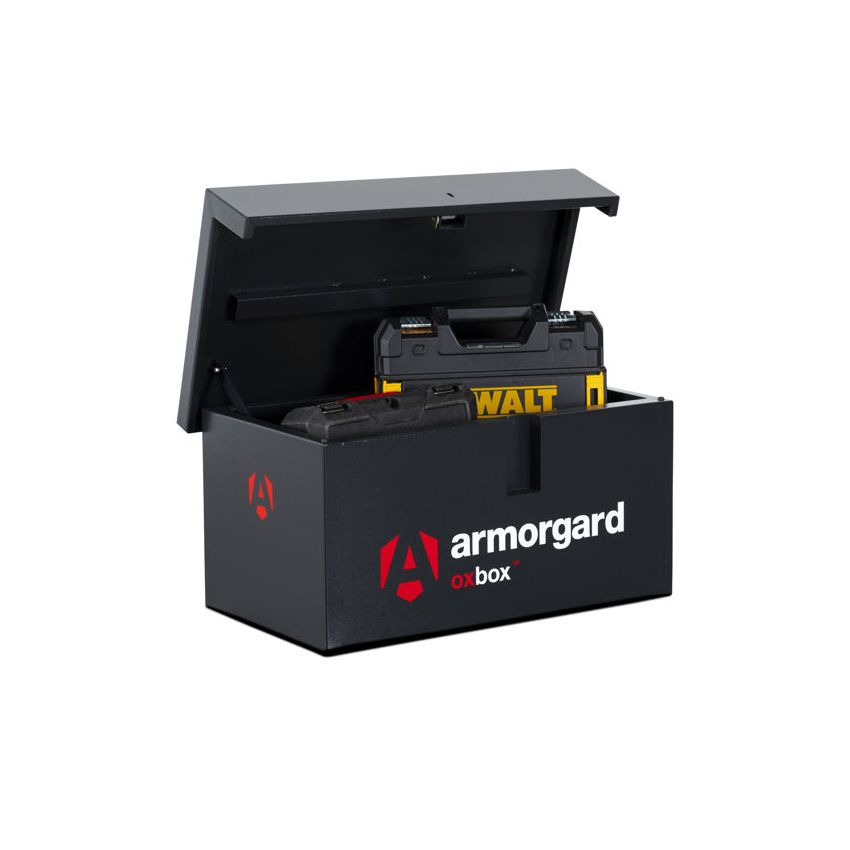

Armorgard Oxbox - Armeret kasse til sikring af værktøj

Details

Trotz der wettbewerbsfähigen Preise wurden bei der Qualität keine Kompromisse eingegangen. Die Oxbox teilt viele der Premium-Features ihrer teureren Begleitserien, einschließlich Schlösser, Scharniere, Gasfedern und Lackierung, während ihre einzigartige „gefaltete“ Konstruktion außergewöhnliche Festigkeit bietet.

Integriertes Schloss
2 mm Stahlkonstruktion, schwarz pulverbeschichtet
Biege- und Schweißverbindungen
- Keine sichtbaren Bolzen, Popnieten etc.
Verstärkte Deckelkonstruktion
- Aufbruchmaßnahmen
- Überlappung des Deckels für zusätzliche Sicherheit
Hydraulischer Arm hält den Deckel offen
Erhältlich in 6 Größen:
- OX05 – 810 x 470 x 380 – 24 kg.
- OX1 – 885 x 470 x 450 – 27 kg.
- OX2 – 1155 x 450 x 455 – 39 kg.
- OX3 – 1210 x 625 x 645 – 60 kg.
- OX4 – 1220 x 600 x 1185 – 89 kg.
- OX6 – 1740 x 515 x 445 – 60 kg.

AUFMERKSAMKEIT
OX05, OX1 und OX2 sind ohne Füße. Das ist nicht für den Transport z. B. mit einem Gabelstapler geeignet.

Klicken Sie auf „download produktinfo“, um mehr über das einzelne Produkt zu erfahren.

Weitere Informationen

Weitere Informationen
Produktname	Armorgard – OxBox – Gepanzerte Kiste zur Sicherung von Werkzeugen
Art.nr	OX
Country of Manufacture	Vereinigtes Königreich
Marke	ArmorGard

Passer til

Größentabelle

A – Radstand: Abstand von der Mitte des Vorderrads bis zur Mitte des Hinterrads.
B – Hinterer Überhang: Abstand vom Hinterrad bis zum hinteren Ende des Fahrzeugs.
C – Gesamtlänge: Gesamtlänge des Fahrzeugs von Stoßstange zu Stoßstange.
D – Laderaumlänge: Innere Länge des Laderaums.
E – Laderaumbreite: Innere Breite zwischen den Seitenwänden.
F – Zwischen den Radkästen: Die engste Breite im Laderaum.
G – Laderaumhöhe: Höhe vom Boden bis zur Decke im Laderaum.
H – Fahrzeughöhe: Gesamte äußere Höhe des Fahrzeugs.

Berlingo 2018+ / 2023+

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumlänge (mm)	1781	2131
E	Laderaumbreite (mm)	1243	1243
F	Zwischen den Radkästen (mm)	1229	1229
G	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

Jumpy 2007–2016

	Beschreibung	L1	L2/H1	L2/H2
A	Radstand (mm)	3000	3122	3122
B	Hinterer Überhang (mm)	830	1038	1038
D	Laderaumlänge (mm)	2254	2558	2584
E	Laderaumbreite (mm)	1600	1600	1600
G	Laderaumhöhe (mm)	1449	1449	1750

Jumpy 2016+ / 2020+

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2925	3275	3275
B	Hinterer Überhang (mm)	803	803	1153
C	Gesamtlänge (mm)	4606	4956	5308
D	Laderaumlänge (mm)	2162	2512	2862
E	Laderaumbreite (mm)	1628	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258	1258
G	Laderaumhöhe (mm)	1397	1397	1397
H	Fahrzeughöhe (mm)	1905	1930	1935
I	Ladevolumen (m³)	4,6	5,3	6,1

Jumper 2006+ / 2021+

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2	L3/H2	L3/H3	L4/H2	L4/H3
A	Radstand (mm)	3000	3000	3450	3450	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1015	1015	1015	1015	1380	1380
C	Gesamtlänge (mm)	4963	4963	5413	5413	5998	5998	6363	6363
D	Laderaumlänge (mm)	2670	2670	3120	3120	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1662	1932	1662	1932	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2254	2522	2254	2522	2522	2760	2522	2760
I	Ladevolumen (m³)	8	9,5	10	11,5	13	15	15	17

Nemo 2008–2017

	Beschreibung	L1
A	Radstand (mm)	2513
B	Hinterer Überhang (mm)	591
C	Laderaumlänge (mm)	1520
D	Laderaumbreite (mm)	1473
E	Laderaumhöhe (mm)	1200

Dokker 2012 – 2021

	Beschreibung	L1
A	Radstand (mm)	2810
B	Hinterer Überhang (mm)	731
C	Laderaumlänge (mm)	1880
D	Laderaumbreite (mm)	1413
E	Laderaumhöhe (mm)	3,3

Doblo 2010 – 2022

	Beschreibung	L1/H1	L1/H2
A	Radstand (mm)	2755	2755
B	Hinterer Überhang (mm)	740	740
C	Gesamtlänge (mm)	4406	4406
D	Laderaumlänge (mm)	1820	1820
E	Laderaumbreite (mm)	1714	1714
F	Zwischen den Radkästen (mm)	1230	1230
G	Laderaumhöhe (mm)	1305	1550
H	Fahrzeughöhe (mm)	1845	2125
I	Ladevolumen (m³)	3,4	4

Doblo Maxi 2010 – 2022

	Beschreibung	L2/H1	L2/H2
A	Radstand (mm)	3105	3105
B	Hinterer Überhang (mm)	740	740
C	Gesamtlänge (mm)	4756	4756
D	Laderaumlänge (mm)	2170	2170
E	Laderaumbreite (mm)	1714	1714
F	Zwischen den Radkästen (mm)	1230	1230
G	Laderaumhöhe (mm)	1305	1550
H	Fahrzeughöhe (mm)	1880	2125
I	Ladevolumen (m³)	4,2	5

Doblo 2022 +

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumlänge (mm)	1781	2131
E	Laderaumbreite (mm)	1243	1243
F	Zwischen den Radkästen (mm)	1229	1229
G	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

Ducato 2006 +

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2	L3/H2	L3/H3	L4/H2	L4/H3
A	Radstand (mm)	3000	3000	3450	3450	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1015	1015	1015	1015	1380	1380
C	Gesamtlänge (mm)	4963	4963	5413	5413	5998	5998	6363	6363
D	Laderaumlänge (mm)	2670	2670	3120	3120	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1662	1932	1662	1932	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2254	2522	2254	2522	2522	2760	2522	2760
I	Ladevolumen (m³)	8	9,5	10	11,5	13	15	15	17

E-Doblo 2023 +

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumlänge (mm)	1781	2131
E	Laderaumbreite (mm)	1243	1243
F	Zwischen den Radkästen (mm)	1229	1229
G	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

E-Ducato 2021 +

	Beschreibung	L3/H2	L3/H3	L4/H2	L4/H3
A	Radstand (mm)	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1380	1380
C	Gesamtlänge (mm)	5998	5998	6363	6363
D	Laderaumlänge (mm)	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2522	2760	2522	2760
I	Ladevolumen (m³)	13	15	15	17

E-Scudo 2022 +

	Beschreibung	L2	L3
A	Radstand (mm)	3275	3275
B	Hinterer Überhang (mm)	803	1153
C	Gesamtlänge (mm)	4956	5308
D	Laderaumlänge (mm)	2512	2862
E	Laderaumbreite (mm)	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258
G	Laderaumhöhe (mm)	1397	1397
H	Fahrzeughöhe (mm)	1930	1935
I	Ladevolumen (m³)	5,3	6,1

Fiorino 2007 +

	Beschreibung	L1
A	Radstand (mm)	2513
B	Hinterer Überhang (mm)	591
C	Gesamtlänge (mm)	3864
D	Laderaumlänge (mm)	1523
E	Laderaumbreite (mm)	1473
F	Zwischen den Radkästen (mm)	1046
G	Laderaumhöhe (mm)	1205
H	Fahrzeughöhe (mm)	1721
I	Ladevolumen (m³)	2,8

Talento 2016 – 2020

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	968	968	968	968
C	Gesamtlänge (mm)	4999	4999	5399	5399
D	Laderaumlänge (mm)	2207	2207	2607	2607
E	Laderaumbreite (mm)	1662	1662	1662	1662
F	Zwischen den Radkästen (mm)	1268	1268	1268	1268
G	Laderaumhöhe (mm)	1387	1898	1387	1898
H	Fahrzeughöhe (mm)	1971	2493	1971	2493
I	Ladevolumen (m³)	5,2	7,2	6	8,6

Scudo 2007 – 2016

	Beschreibung	L1/H1	L2/H1	L2/H2
A	Radstand (mm)	3000	3122	3122
B	Hinterer Überhang (mm)	830	1038	1038
C	Gesamtlänge (mm)
D	Laderaumlänge (mm)	2254	2584	2584
E	Laderaumbreite (mm)	1600	1600	1600
F	Zwischen den Radkästen (mm)	1449	1449	1750

Scudo 2022 +

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2925	3275	3275
B	Hinterer Überhang (mm)	803	803	1153
C	Gesamtlänge (mm)	4606	4956	5308
D	Laderaumlänge (mm)	2162	2512	2862
E	Laderaumbreite (mm)	1628	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258	1258
G	Laderaumhöhe (mm)	1397	1397	1397
H	Fahrzeughöhe (mm)	1905	1930	1935
I	Ladevolumen (m³)	4,6	5,3	6,1

E-Transit 2022

	Beschreibung	L2/H2 RWD/AWD	L2/H3 RWD/AWD	L3/H2 RWD/AWD	L3/H3 RWD/AWD	L4/H3 SRW RWD/AWD
A	Radstand (mm)	3330	3330	3750	3750	3750
B	Hinterer Überhang (mm)	1208	1208	1208	1208	1931
C	Gesamtlänge (mm)	5531	5531	5981	5981	6704
D	Laderaumlänge (mm)	3044	3044	3494	3494	4217
E	Laderaumbreite (mm)	1784	1784	1784	1784	1784
F	Zwischen den Radkästen (mm)	1392	1392	1392	1392	1392
G	Laderaumhöhe (mm)	1786	2025	1786	2025	2025
H	Fahrzeughöhe (mm)	2542	2781	2543	2782	2790
I	Ladevolumen (m³)	9,5	10,7	11	12,4	15,1

E-Transit Courier 2024+

	Beschreibung	L1/H1
A	Radstand (mm)	2692
B	Hinterer Überhang (mm)	813
C	Gesamtlänge (mm)	4337
D	Laderaumlänge (mm)	1802
E	Laderaumbreite (mm)	1535
F	Zwischen den Radkästen (mm)	1220
G	Laderaumhöhe (mm)	1120
H	Fahrzeughöhe (mm)	1827
I	Ladevolumen (m³)	2,91

Transit Custom 2012–2023

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2
A	Radstand (mm)	2933	2933	3300	3300
B	Hinterer Überhang (mm)	1028	1028	1028	1028
C	Gesamtlänge (mm)	4973	4973	5340	5340
D	Laderaumlänge (mm)	2554	2554	2921	2921
E	Laderaumbreite (mm)	1775	1775	1775	1775
F	Zwischen den Radkästen (mm)	1392	1392	1392	1392
G	Laderaumhöhe (mm)	1406	1778	1406	1778
H	Fahrzeughöhe (mm)	2000	2366	1979	2343
I	Ladevolumen (m³)	6,0	7,2	6,8	8,3

E-Transit Custom/Transit Custom 2023+

	Beschreibung	L1/H1	L2/H1
A	Radstand (mm)	3100	3500
B	Hinterer Überhang (mm)	992	992
C	Gesamtlänge (mm)	5050	5450
D	Laderaumlänge (mm)	2602	3002
E	Laderaumbreite (mm)	1777	1777
F	Zwischen den Radkästen (mm)	1392	1392
G	Laderaumhöhe (mm)	1314	1314
H	Fahrzeughöhe (mm)	1963-1981	1963-1981
I	Ladevolumen (m³)	5,8	6,8

Transit 2000 – 2013

	Beschreibung	L1/H1 FWD	L1/H2 FWD	L2/H1 FWD	L2/H2 FWD	L2/H3 FWD	L3/H2 FWD	L3/H3 FWD	L4/H3 FWD
A	Radstand (mm)	2933	2933	3300	3300	3300	3750	3750	3750
B	Hinterer Überhang (mm)	997	997	997	997	997	997	997	1720
D	Laderaumlänge (mm)	2480	2480	2850	2850	2850	3395	3395	4060
E	Laderaumbreite (mm)	1762	1762	1762	1762	1762	1762	1762	1762
F	Zwischen den Radkästen (mm)	-	-	-	-	1985	-	1985	-
G	Laderaumhöhe (mm)	1430	1745	1430	1745	1985	1745	1985	-

Transit 2014+

	Beschreibung	L2/H2 FWD	L2/H2 RWD/AWD	L2/H3 FWD	L2/H3 RWD/AWD	L3/H2 FWD	L3/H2 RWD/AWD	L3/H3 FWD	L3/H3 RWD/AWD	L4/H3 SRW RWD/AWD	L4/H3 DRW RWD/AWD
A	Radstand (mm)	3300	3300	3300	3300	3750	3750	3750	3750	3750	3750
B	Hinterer Überhang (mm)	1208	1208	1208	1208	1208	1208	1208	1208	1931	1931
C	Gesamtlänge (mm)	5531	5531	5531	5531	5981	5981	5981	5981	6704	6704
D	Laderaumlänge (mm)	3044	3044	3044	3044	3494	3494	3494	3494	4217	4217
E	Laderaumbreite (mm)	1784	1784	1784	1784	1784	1784	1784	1784	1784	1154
F	Zwischen den Radkästen (mm)	1392	1392	1392	1392	1392	1392	1392	1392	1392	nvt
G	Laderaumhöhe (mm)	1886	1786	2125	2025	1886	1786	2125	2025	2025	2025
H	Fahrzeughöhe (mm)	2490	2542	2781	2781	2541	2543	2780	2782	2790	2790
I	Ladevolumen (m³)	10	9,5	11,2	10,7	11,5	11	13	12,4	15,1	15,1

Transit Connect 2002–2013

	Beschreibung	L1/H1	L2/H2
A	Radstand (mm)	2664	2912
B	Hinterer Überhang (mm)	749	749
C	Gesamtlänge (mm)
D	Laderaumlänge (mm)	1670	1920
E	Laderaumbreite (mm)	1490	1590
F	Zwischen den Radkästen (mm)	1193	1364
G	Laderaumhöhe (mm)	1244	1244
H	Fahrzeughöhe (mm)	1770	1770
I	Ladevolumen (m³)	2,3

Transit Connect 2013–2024

	Beschreibung	L1/H1	L2/H1
A	Radstand (mm)	2662	3062
B	Hinterer Überhang (mm)	878	878
C	Gesamtlänge (mm)	4425	4825
D	Laderaumlänge (mm)	1558	1958
E	Laderaumbreite (mm)	1538	1538
F	Zwischen den Radkästen (mm)	1226	1226
G	Laderaumhöhe (mm)	1269	1269
H	Fahrzeughöhe (mm)	1844	1828
I	Ladevolumen (m³)	2,9	3,6

Transit Connect 2024+

	Beschreibung	L1/H1	L2/H1
A	Radstand (mm)	2755	2970
B	Hinterer Überhang (mm)	855	993
C	Gesamtlänge (mm)	4500	4853
D	Laderaumlänge (mm)	1797	2150
E	Laderaumbreite (mm)	1230	1230
F	Zwischen den Radkästen (mm)	-	-
G	Laderaumhöhe (mm)	1272	1275
H	Fahrzeughöhe (mm)	1856	1860
I	Ladevolumen (m³)	3,1	3,7

ejolly

	Beschreibung	L1	L2
C	Gesamtlänge (mm)	4980	5330
E	Laderaumbreite (mm)	1900–1940	1900–1940
I	Ladevolumen (m³)	5,3	6,1

esuperjolly

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2
C	Gesamtlänge (mm)	5998	5998	6363	6363
E	Laderaumhöhe (mm)	2612	2850	2612	2850
I	Ladevolumen (m³)	13	15	15	17

Iveco Daily 1999 – 2014

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2	L3/H2	L4/H2	L4/H3
A	Radstand (mm)	3000	3000	3000	3000	3300	3950	3950
B	Hinterer Überhang (mm)	1079	1079	1470	1470	1699	2064	2064
D	Laderaumlänge (mm)	2600	2600	3000	3000	3520	4560	4560
E	Laderaumbreite (mm)	1800	1800	1800	1800	1800	1800	1800
G	Laderaumhöhe (mm)	1545	1900	1545	1900	1900	1900	2100

Iveco eDaily 2022+

	Beschreibung	L1/H1	L2/H1	L2/H2	L2/H2 (Høj)	L2/H3	L3/H2	L5/H2	L5/H3
A	Radstand (mm)	3000	3520	3520	3520	3520	4100	4100	4100
B	Hinterer Überhang (mm)	1141	1141	1141	1520	1520	2126	2499	2499
C	Gesamtlänge (mm)	5198	5720	5720	6180	6180	7280	7680	7680
D	Laderaumlänge (mm)	2610	3130	3130	3540	3540	4680	5125	5125
E	Laderaumbreite (mm)	1800	1800	1800	1800	1800	1800	1800	1800
F	Zwischen den Radkästen (mm)	1317	1317	1317	1317	1317	1317	1317	1317
G	Laderaumhöhe (mm)	1545	1545	1900	1900	2100	1900	1900	2100
H	Fahrzeughöhe (mm)	2000	2000	2580	2580	2780	2580	2580	2780
I	Ladevolumen (m³)	7,3	9	10,8	12	13,4	16	17,5	19,6

Iveco Daily 2014+

	Beschreibung	L1/H1	L2/H1	L2/H2	L2/H2 (Høj)	L2/H3	L3/H2	L5/H2	L5/H3
A	Radstand (mm)	3000	3520	3520	3520	3520	4100	4100	4100
B	Hinterer Überhang (mm)	1141	1141	1141	1520	1520	2126	2499	2499
C	Gesamtlänge (mm)	5198	5720	5720	6180	6180	7280	7680	7680
D	Laderaumlänge (mm)	2610	3130	3130	3540	3540	4680	5125	5125
E	Laderaumbreite (mm)	1800	1800	1800	1800	1800	1800	1800	1800
F	Zwischen den Radkästen (mm)	1317	1317	1317	1317	1317	1317	1317	1317
G	Laderaumhöhe (mm)	1545	1545	1900	1900	2100	1900	1900	2100
H	Fahrzeughöhe (mm)	2000	2000	2580	2580	2780	2580	2580	2780
I	Ladevolumen (m³)	7,3	9	10,8	12	13,4	16	17,5	19,6

MAN TGE 2017+

	Beschreibung	L3/H2	L3/H3	L4/H3	L4/H4	L5/H3	L5/H4
A	Radstand (mm)	3640	3640	4490	4490	4490	4490
B	Hinterer Überhang (mm)	1346	1346	1346	1346	1901	1901
C	Gesamtlänge (mm)	5986	5986	6836	6836	7391	7391
D	Laderaumlänge (mm)	3450	3450	4300	4300	4855	4855
E	Laderaumbreite (mm)	1832	1832	1832	1832	1832	1832
F	Zwischen den Radkästen (mm)	1380 / 1030	1380 / 1030	1380 / 1030	1380 / 1030	1380 / 1030	1380 / 1030
G	Laderaumhöhe (mm)	1726	1961	1961	2189	1961	2189
H	Fahrzeughöhe (mm)	2355	2590	2590	2789	2590	2789
I	Ladevolumen (m³)	9,9	11,3	14,4	16,1	16,4	16,4

MAN eTGE 2018+

	Beschreibung	L3/H2	L3/H3	L4/H3	L4/H4	L5/H3	L5/H4
A	Radstand (mm)	3640	3640	4490	4490	4490	4490
B	Hinterer Überhang (mm)	1346	1346	1346	1346	1901	1901
C	Gesamtlänge (mm)	5986	5986	6836	6836	7391	7391
D	Laderaumlänge (mm)	3450	3450	4300	4300	4855	4855
E	Laderaumbreite (mm)	1832	1832	1832	1832	1832	1832
F	Zwischen den Radkästen (mm)	1380 / 1030	1380 / 1030	1380 / 1030	1380 / 1030	1380 / 1030	1380 / 1030
G	Laderaumhöhe (mm)	1726	1961	1961	2189	1961	2189
H	Fahrzeughöhe (mm)	2355	2590	2590	2789	2590	2789
I	Ladevolumen (m³)	9,9	11,3	14,4	16,1	16,4	16,4

Maxus Deliver 9 2020+

	Beschreibung	L2/H2	L3/H2	L3/H3
A	Radstand (mm)	3366	3760	3760
B	Hinterer Überhang (mm)	1160	1160	1160
C	Gesamtlänge (mm)	5546	5940	5940
D	Laderaumlänge (mm)	3019	3413	3413
E	Laderaumbreite (mm)	1800	1800	1800
F	Zwischen den Radkästen (mm)	1366	1366	1366
G	Laderaumhöhe (mm)	1802	1802	2019
H	Fahrzeughöhe (mm)	2525	2525	2765
I	Ladevolumen (m³)	9,7	11	12,3

Maxus eDeliver 3 2020+

	Beschreibung	L1/H1	L2/H1
A	Radstand (mm)	2910	3285
B	Hinterer Überhang (mm)	800	1010
C	Gesamtlänge (mm)	4555	5145
D	Laderaumlänge (mm)	2180	2775
E	Laderaumbreite (mm)	1665	1665
F	Zwischen den Radkästen (mm)	1220	1220
G	Laderaumhöhe (mm)	1330	1330
H	Fahrzeughöhe (mm)	1895	1900
I	Ladevolumen (m³)	4,8	6,3

Maxus eDeliver 7 2024+

	Beschreibung	L1/H1	L2/H1	L2/H2
A	Radstand (mm)	3000	3366	3366
B	Hinterer Überhang (mm)	988	988	988
C	Gesamtlänge (mm)	4998	5364	5364
D	Laderaumlänge (mm)	2547	2913	2913
E	Laderaumbreite (mm)	1800	1800	1800
F	Zwischen den Radkästen (mm)	1390	1390	1390
G	Laderaumhöhe (mm)	1328	1328	1693
H	Fahrzeughöhe (mm)	1990	1990	2390
I	Ladevolumen (m³)	5,9	6,7	8,7

Citan 2012–2021

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2313	2697	3081
B	Hinterer Überhang (mm)	709	709	709
C	Gesamtlänge (mm)	3937	4321	4705
D	Laderaumlänge (mm)	1369	1753	2137
E	Laderaumbreite (mm)	1460	1460	1460
F	Zwischen den Radkästen (mm)	1219	1219	1219
G	Laderaumhöhe (mm)	1258	1258	1258
H	Fahrzeughöhe (mm)	1810	1816	1839
I	Ladevolumen (m³)	2,4	3,1	3,8

Citan 2021+

	Beschreibung	L1	L2
A	Radstand (mm)	2716	3100
B	Hinterer Überhang (mm)	810	850
C	Gesamtlänge (mm)	4498	4922
D	Laderaumlänge (mm)	1806	2170
E	Laderaumbreite (mm)	1524	1524
F	Zwischen den Radkästen (mm)	1248	1248
G	Laderaumhöhe (mm)	1256	1256
H	Fahrzeughöhe (mm)	1838	1838
I	Ladevolumen (m³)	2,9	3,62

eCitan 2022+

	Beschreibung	L1 (eCitan)	L2 (eCitan)
A	Radstand (mm)	2716	3100
B	Hinterer Überhang (mm)	810	850
C	Gesamtlänge (mm)	4498	4922
D	Laderaumlänge (mm)	1806	2170
E	Laderaumbreite (mm)	1524	1524
F	Zwischen den Radkästen (mm)	1248	1248
G	Laderaumhöhe (mm)	1256	1256
H	Fahrzeughöhe (mm)	1838	1838
I	Ladevolumen (m³)	2,9	3,62

Sprinter 2006–2018

	Beschreibung	L1H1	L1H2	L2H1	L2H2	L2H3	L3H2	L3H3	L4H2	L4H3
A	Radstand (mm)	3250	3250	3665	3665	3665	4325	4325	4325	4325
B	Hinterer Überhang (mm)	990	990	1240	1240	1240	1620	1620	2020	2020
D	Laderaumlänge (mm)	2600	2600	3260	3260	3260	4300	4300	4700	4700
E	Laderaumbreite (mm)	1780	1780	1780	1780	1780	1780	1780	1780	1780
G	Laderaumhöhe (mm)	1650	1940	1650	1940	2140	1940	2140	1940	2140

Sprinter 2018+

	Beschreibung	L1H1 FWD	L1H2 FWD	L2H1 FWD	L2H2 FWD	L2H1 RWD	L2H2 RWD	L3H2 RWD	L3H3 RWD	L4H2 RWD	L4H3 RWD
A	Radstand (mm)	3259	3259	3924	3924	3665	3665	4325	4325	4325	4325
B	Hinterer Überhang (mm)	996	996	996	996	1246	1246	1621	1621	2021	2021
C	Gesamtlänge (mm)	5267	5267	5932	5932	5932	5932	6967	7367	7367	7367
D	Laderaumlänge (mm)	2607	2607	3272	3272	3272	3272	4307	4707	4707	4707
E	Laderaumbreite (mm)	1787	1787	1787	1787	1787	1787	1787	1787	1787	1787
F	Zwischen den Radkästen (mm)	1412	1412	1412	1412	1350	1350	1350	1350	1350	1350
G	Laderaumhöhe (mm)	1789	2079	1789	2079	1719	2009	2009	2009	2009	2243
H	Fahrzeughöhe (mm)	2356	2642	2351	2638	2331	2835	2616	2825	2613	2825
I	Ladevolumen (m³)	7,8	8,8	9,5	11	9	10,5	14	15,5	15,5	17

eSprinter 2019–2023

	Beschreibung	L1H1 FWD	L1H2 FWD	L2H1 FWD	L2H2 FWD
A	Radstand (mm)	3259	3259	3924	3924
B	Hinterer Überhang (mm)	996	996	996	996
C	Gesamtlänge (mm)	5267	5267	5932	5932
D	Laderaumlänge (mm)	2607	2607	3272	3272
E	Laderaumbreite (mm)	1787	1787	1787	1787
F	Zwischen den Radkästen (mm)	1412	1412	1412	1412
G	Laderaumhöhe (mm)	1789	2079	1789	2079
H	Fahrzeughöhe (mm)	2356	2642	2351	2638
I	Ladevolumen (m³)	7,8	8,8	9,5	11

eSprinter 2023+

	Beschreibung	L2H1 RWD	L2H2 RWD	L3H2 RWD
A	Radstand (mm)	3665	3665	4325
B	Hinterer Überhang (mm)	1246	1246	1621
C	Gesamtlänge (mm)	5932	5932	6967
D	Laderaumlänge (mm)	3272	3272	4307
E	Laderaumbreite (mm)	1787	1787	1787
F	Zwischen den Radkästen (mm)	1350	1350	1350
G	Laderaumhöhe (mm)	1719	2009	2009
H	Fahrzeughöhe (mm)	2331	2835	2616
I	Ladevolumen (m³)	9	10,5	14

Vito 2003–2014

	Beschreibung	L1	L2 H1	L2 H2	L3
A	Radstand (mm)	3200	3200	3200	3430
B	Hinterer Überhang (mm)	770 / 1010	1010	1010	1010
D	Laderaumlänge (mm)	2498	2741	2741	2958
E	Laderaumbreite (mm)	1650	1650	1650	1650
G	Laderaumhöhe (mm)	1350	1350	1760	1350

Vito 2014+ / eVito 2020+

	Beschreibung	L1	L2	L3
A	Radstand (mm)	3200	3200	3430
B	Hinterer Überhang (mm)	800 / 1045	1045	1045
C	Gesamtlänge (mm)	4895 / 5140	5140	5370
D	Laderaumlänge (mm)	2586 / 2831	2831	3061
E	Laderaumbreite (mm)	1680	1680	1680
F	Zwischen den Radkästen (mm)	1270	1270	1270
G	Laderaumhöhe (mm)	1390	1390	1390
H	Fahrzeughöhe (mm)	1910	1910	1910
I	Ladevolumen (m³)	5,5 / 6	6	6,6

e-NV200 2014–2021

	Beschreibung	L1
A	Radstand (mm)	2725
B	Hinterer Überhang (mm)	840
C	Gesamtlänge (mm)	–
D	Laderaumlänge (mm)	2040
E	Laderaumbreite (mm)	–
F	Zwischen den Radkästen (mm)	–
G	Laderaumhöhe (mm)	1360
H	Fahrzeughöhe (mm)	–
I	Ladevolumen (m³)	–

Interstar FA 2022–2024

	Beschreibung	L1/H1	L1/H2	L2/H2	L2/H3	L3/H2	L3/H3
A	Radstand (mm)	3182	3182	3682	3682	4332	4332
B	Hinterer Überhang (mm)	1024	1024	1024	1024	1024	1024
C	Gesamtlänge (mm)	5048	5048	5548	5548	6198	6198
D	Laderaumlänge (mm)	2583	2583	3083	3083	3733	3733
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1380	1380	1380	1380
G	Laderaumhöhe (mm)	1700	1894	1894	2144	1894	2144
H	Fahrzeughöhe (mm)	2307	2500	2499	2749	2488	2744
I	Ladevolumen (m³)	7,8	8,6	10,3	11,7	12,5	14,1

Interstar 2024+

	Beschreibung	L2/H2	L3/H2	L3/H3
A	Radstand (mm)	3585	4215	4215
B	Hinterer Überhang (mm)	1225	1225	1225
C	Gesamtlänge (mm)	5780	6410	6410
D	Laderaumlänge (mm)	–	–	–
E	Laderaumbreite (mm)	–	–	–
F	Zwischen den Radkästen (mm)	1760/1730	1760/1730	1760/1730
G	Laderaumhöhe (mm)	–	–	–
H	Fahrzeughöhe (mm)	2500	2500	2750
I	Ladevolumen (m³)	–	–	–

Interstar Electric Van 2024+

	Beschreibung	L2/H2	L3/H2	L3/H3
A	Radstand (mm)	3585	4215	4215
B	Hinterer Überhang (mm)	1225	1225	1225
C	Gesamtlänge (mm)	5780	6410	6410
D	Laderaumlänge (mm)	–	–	–
E	Laderaumbreite (mm)	–	–	–
F	Zwischen den Radkästen (mm)	1760/1730	1760/1730	1760/1730
G	Laderaumhöhe (mm)	–	–	–
H	Fahrzeughöhe (mm)	2500	2500	2750
I	Ladevolumen (m³)	–	–	–

NV200 2009–2019

	Beschreibung	L1
A	Radstand (mm)	2725
B	Hinterer Überhang (mm)	840
C	Gesamtlänge (mm)	–
D	Laderaumlänge (mm)	2040
E	Laderaumbreite (mm)	–
F	Zwischen den Radkästen (mm)	–
G	Laderaumhöhe (mm)	1360
H	Fahrzeughöhe (mm)	–
I	Ladevolumen (m³)	–

NV250 2019

	Beschreibung	L1	L2
A	Radstand (mm)	2697	3081
B	Hinterer Überhang (mm)	709	709
C	Gesamtlänge (mm)	4321	4705
D	Laderaumlänge (mm)	1753	2137
E	Laderaumbreite (mm)	1460	1460
F	Zwischen den Radkästen (mm)	1219	1219
G	Laderaumhöhe (mm)	1258	1258
H	Fahrzeughöhe (mm)	1816	1839
I	Ladevolumen (m³)	–	–

NV300 2014–2021

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	968	968	968	968
C	Gesamtlänge (mm)	4999	4999	5399	5399
D	Laderaumlänge (mm)	2537	2537	2937	2937
E	Laderaumbreite (mm)	1662	1662	1662	1662
F	Zwischen den Radkästen (mm)	1268	1268	1268	1268
G	Laderaumhöhe (mm)	1387	1898	1387	1898
H	Fahrzeughöhe (mm)	1971	2493	1971	2493
I	Ladevolumen (m³)	5,2	7,2	6	8,6

NV400 2010–2021

	Beschreibung	L1/H1 FWD	L1/H2 FWD	L2/H2 FWD	L2/H3 FWD	L3/H2 FWD	L3/H3 FWD
A	Radstand (mm)	3182	3182	3682	3682	4332	4332
B	Hinterer Überhang (mm)	1024	1024	1024	1024	1024	1024
C	Gesamtlänge (mm)	5048	5048	5548	5548	6198	6198
D	Laderaumlänge (mm)	2583	2583	3083	3083	3733	3733
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1380	1380	1380	1380
G	Laderaumhöhe (mm)	1700	1894	1894	2144	1894	2144
H	Fahrzeughöhe (mm)	2307	2500	2499	2749	2488	2744
I	Ladevolumen (m³)	7,8	8,6	10,3	11,7	12,5	14,1

NV400 2010+

	Beschreibung	L3/H2 FWD	L3/H3 EL	L3/H2 FWD	L3/H3 DL	L4/H2 FWD	L4/H3 FWD	L4/H2 FWD	L4/H3 FWD
A	Radstand (mm)	3682	3682	3682	3682	4332	4332	4332	4332
B	Hinterer Überhang (mm)	1674	1674	1674	1674	1674	1674	1674	1674
C	Gesamtlänge (mm)	6198	6198	6198	6198	6848	6848	6848	6848
D	Laderaumlänge (mm)	3733	3733	3733	3733	4383	4383	4383	4383
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1080	1080	1380	1380	1080	1080
G	Laderaumhöhe (mm)	1798	2048	1798	2048	1798	2048	1798	2048
H	Fahrzeughöhe (mm)	2527	2786	2549	2815	2535	2794	2557	2808
I	Ladevolumen (m³)	11,8	13,5	11,8	13,5	13,9	15,8	13,9	15,8

Primastar 2001–2014

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	851	851	851	851
C	Gesamtlänge (mm)	3949	3949	4349	4349
D	Laderaumlänge (mm)	2400	2400	2800	2800
E	Laderaumbreite (mm)	1690	1690	1690	1690
F	Zwischen den Radkästen (mm)	1260	1260	1260	1260
G	Laderaumhöhe (mm)	1387	1913	1387	1913
H	Fahrzeughöhe (mm)	–	–	–	–
I	Ladevolumen (m³)	–	–	–	–

Primastar 2022+

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	968	968	968	968
C	Gesamtlänge (mm)	4999	4999	5399	5399
D	Laderaumlänge (mm)	2537	2537	2937	2937
E	Laderaumbreite (mm)	1662	1662	1662	1662
F	Zwischen den Radkästen (mm)	1268	1268	1268	1268
G	Laderaumhöhe (mm)	1387	1898	1387	1898
H	Fahrzeughöhe (mm)	1971	2493	1971	2493
I	Ladevolumen (m³)	5,2	7,2	6	8,6

Townstar 2021+

	Beschreibung	L1	L2
A	Radstand (mm)	2716	3100
B	Hinterer Überhang (mm)	810	850
C	Gesamtlänge (mm)	4486	4910
D	Laderaumlänge (mm)	1806	2230
E	Laderaumbreite (mm)	1570	1570
F	Zwischen den Radkästen (mm)	1248	1248
G	Laderaumhöhe (mm)	1215	1215
H	Fahrzeughöhe (mm)	1864	1854
I	Ladevolumen (m³)	3,3	4,3

Townstar Electric Van 2022+

	Beschreibung	L1	L2
A	Radstand (mm)	2716	3100
B	Hinterer Überhang (mm)	810	850
C	Gesamtlänge (mm)	4486	4910
D	Laderaumlänge (mm)	1806	2230
E	Laderaumbreite (mm)	1570	1570
F	Zwischen den Radkästen (mm)	1248	1248
G	Laderaumhöhe (mm)	1215	1215
H	Fahrzeughöhe (mm)	1864	1854
I	Ladevolumen (m³)	3,3	4,3

Combo 2011–2018

	Beschreibung	L1	L2
A	Radstand (mm)	2755	3105
B	Hinterer Überhang (mm)	740	740
C	Gesamtlänge (mm)	–	–
D	Laderaumlänge (mm)	1820	2170
E	Laderaumbreite (mm)	1714	1714
F	Zwischen den Radkästen (mm)	–	–
G	Laderaumhöhe (mm)	1305	1305
H	Fahrzeughöhe (mm)	–	–
I	Ladevolumen (m³)	–	–

Combo 2018+

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumlänge (mm)	1781	2131
E	Laderaumbreite (mm)	1243	1243
F	Zwischen den Radkästen (mm)	1229	1229
G	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

Combo Electric 2023+

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumlänge (mm)	1781	2131
E	Laderaumbreite (mm)	1243	1243
F	Zwischen den Radkästen (mm)	1229	1229
G	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

Vivaro 2014–2019

	Beschreibung	L1H1	L1H2	L2H1	L2H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	968	968	968	968
C	Gesamtlänge (mm)	4999	4999	5399	5399
D	Laderaumlänge (mm)	2537	1898	1387	1898
E	Laderaumbreite (mm)	1662	1662	1268	1268
F	Zwischen den Radkästen (mm)	1268	1268	1387	1387
G	Laderaumhöhe (mm)	1387	1898	1971	2493
H	Fahrzeughöhe (mm)	1971	2493	1971	2493
I	Ladevolumen (m³)	5,2	7,2	6	8,6

Movano 2010–2021

	Beschreibung	L1H1	L1H2	L2H2	L2H3	L3H2	L3H3
A	Radstand (mm)	3182	3182	3682	3682	4332	4332
B	Hinterer Überhang (mm)	1024	1024	1024	1024	1024	1024
C	Gesamtlänge (mm)	5048	5048	5548	5548	6198	6198
D	Laderaumlänge (mm)	2583	2583	3083	3083	3733	3733
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1380	1380	1380	1380
G	Laderaumhöhe (mm)	1700	1894	1894	2144	1894	2144
H	Fahrzeughöhe (mm)	2307	2500	2499	2749	2488	2744
I	Ladevolumen (m³)	7,8	8,6	10,3	11,7	12,5	14

Movano 2021

	Beschreibung	L1H1	L1H2	L2H1	L2H2	L3H2	L3H3	L4H2	L4H3
A	Radstand (mm)	3000	3000	3450	3450	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1015	1015	1015	1015	1380	1380
C	Gesamtlänge (mm)	4963	4963	5413	5413	5998	5998	6363	6363
D	Laderaumlänge (mm)	2670	2670	3120	3120	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1662	1932	1662	1932	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2254	2522	2254	2522	2522	2760	2522	2760
I	Ladevolumen (m³)	8	9,5	10	11,5	13	15	15	17

Movano Electric 2021

	Beschreibung	L3H2	L3H3	L4H2	L4H3
A	Radstand (mm)	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1380	1380
C	Gesamtlänge (mm)	5998	5998	6363	6363
D	Laderaumlänge (mm)	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2522	2760	2522	2760
I	Ladevolumen (m³)	13	15	15	17

Vivaro Electric 2020+

	Beschreibung	L2	L3 (XL)
A	Radstand (mm)	3275	3275
B	Hinterer Überhang (mm)	803	1153
C	Gesamtlänge (mm)	4956	5308
D	Laderaumlänge (mm)	2512	2862
E	Laderaumbreite (mm)	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258
G	Laderaumhöhe (mm)	1397	1397
H	Fahrzeughöhe (mm)	1930	1935
I	Ladevolumen (m³)	5,3	6,1

Vivaro 2019+

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2925	3275	3275
B	Hinterer Überhang (mm)	803	803	1153
C	Gesamtlänge (mm)	4606	4956	5308
D	Laderaumlänge (mm)	2162	2512	2862
E	Laderaumbreite (mm)	1628	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258	1258
G	Laderaumhöhe (mm)	1397	1397	1397
H	Fahrzeughöhe (mm)	1905	1930	1935
I	Ladevolumen (m³)	4,6	5,3	6,1

Bipper 2008–2017

	Beschreibung	L1
A	Radstand (mm)	2513
B	Hinterer Überhang (mm)	591
C	Laderaumlänge (mm)	1520
D	Laderaumbreite (mm)	1473
E	Laderaumhöhe (mm)	1200

Boxer 2006+

	Beschreibung	L1H1	L1H2	L2H1	L2H2	L3H2	L3H3	L4H2	L4H3
A	Radstand (mm)	3000	3000	3450	3450	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1015	1015	1015	1015	1380	1380
C	Gesamtlänge (mm)	4963	4963	5413	5413	5998	5998	6363	6363
D	Laderaumlänge (mm)	2670	2670	3120	3120	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1662	1932	1662	1932	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2254	2522	2254	2522	2488	2760	2522	2760
I	Ladevolumen (m³)	8	9,5	10	11,5	13	15	15	17

e-Boxer 2021+

	Beschreibung	L3H2	L3H3	L4H2	L4H3
A	Radstand (mm)	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1380	1380
C	Gesamtlänge (mm)	5998	5998	6363	6363
D	Laderaumlänge (mm)	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2522	2760	2522	2760
I	Ladevolumen (m³)	13	15	15	17

e-Expert 2020+

	Beschreibung	L2	L3 (XL)
A	Radstand (mm)	3275	3275
B	Hinterer Überhang (mm)	803	1153
C	Gesamtlänge (mm)	4956	5308
D	Laderaumlänge (mm)	2512	2862
E	Laderaumbreite (mm)	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258
G	Laderaumhöhe (mm)	1397	1397
H	Fahrzeughöhe (mm)	1930	1935
I	Ladevolumen (m³)	5,3	6,1

e-Partner 2023+

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumbreite (mm)	1243	1243
E	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

Expert 2007–2016

	Beschreibung	L1	L2/H1	L2/H2
A	Radstand (mm)	3000	3122	3122
B	Hinterer Überhang (mm)	830	1038	1038
D	Laderaumlänge (mm)	2254	2558	2584
E	Laderaumbreite (mm)	1600	1600	1600
F	Zwischen den Radkästen (mm)	1449	1449	1750

Peugeot Expert 2016+

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2925	3275	3275
B	Hinterer Überhang (mm)	803	803	1153
C	Gesamtlänge (mm)	4606	4956	5308
D	Laderaumlänge (mm)	2162	2512	2862
E	Laderaumbreite (mm)	1628	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258	1258
G	Laderaumhöhe (mm)	1397	1397	1397
H	Fahrzeughöhe (mm)	1905	1930	1935
I	Ladevolumen (m³)	4,6	5,3	6,1

Partner 2008–2018

	Beschreibung	L1	L2
A	Radstand (mm)	2728	2728
D	Laderaumlänge (mm)	1800	2050
E	Laderaumhöhe (mm)	1148	1148

Partner 2018+

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumbreite (mm)	1243	1243
E	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

Express 2021+

	Beschreibung	L1
A	Radstand (mm)	2812
B	Hinterer Überhang (mm)	730
C	Gesamtlänge (mm)	4393
D	Laderaumlänge (mm)	1915
E	Laderaumbreite (mm)	1416
F	Zwischen den Radkästen (mm)	1170
G	Laderaumhöhe (mm)	1246
H	Fahrzeughöhe (mm)	1811
I	Ladevolumen (m³)	3,3

Kangoo 2007–2021

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2313	2697	3081
B	Hinterer Überhang (mm)	710	709	709
C	Gesamtlänge (mm)	3898	4321	4705
D	Laderaumlänge (mm)	1347	1753	2137
E	Laderaumbreite (mm)	1460	1460	1460
F	Zwischen den Radkästen (mm)	1218	1219	1219
G	Laderaumhöhe (mm)	1240	1258	1258
H	Fahrzeughöhe (mm)	1783	1816	1839
I	Ladevolumen (m³)	2,3	3	4

Kangoo 2021+

	Beschreibung	L1	L2
A	Radstand (mm)	2716	3100
B	Hinterer Überhang (mm)	810	850
C	Gesamtlänge (mm)	4486	4910
D	Laderaumlänge (mm)	1806	2230
E	Laderaumbreite (mm)	1570	1570
F	Zwischen den Radkästen (mm)	1248	1248
G	Laderaumhöhe (mm)	1215	1215
H	Fahrzeughöhe (mm)	1864	1854
I	Ladevolumen (m³)	3,3	4,3

Kangoo E-Tech Electric 2022+

	Beschreibung	L1	L2
A	Radstand (mm)	2716	3100
B	Hinterer Überhang (mm)	810	850
C	Gesamtlänge (mm)	4486	4910
D	Laderaumlänge (mm)	1806	2230
E	Laderaumbreite (mm)	1570	1570
F	Zwischen den Radkästen (mm)	1248	1248
G	Laderaumhöhe (mm)	1215	1215
H	Fahrzeughöhe (mm)	1864	1854
I	Ladevolumen (m³)	3,3	4,3

Master VWA 2010–2024

	Beschreibung	L1H1	L1H2	L2H2	L2H3	L3H2	L3H3
A	Radstand (mm)	3182	3182	3682	3682	4332	4332
B	Hinterer Überhang (mm)	1024	1024	1024	1024	1024	1024
C	Gesamtlänge (mm)	5048	5048	5548	5548	6198	6198
D	Laderaumlänge (mm)	2583	2583	3083	3083	3733	3733
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1380	1380	1380	1380
G	Laderaumhöhe (mm)	1700	1894	1894	2144	1894	2144
H	Fahrzeughöhe (mm)	2307	2500	2499	2749	2488	2744
I	Ladevolumen (m³)	7,8	8,6	10,3	11,7	12,5	14,1

Master AWA 2010+

	Beschreibung	L3H2 BWD	L3H3 BWD	L4H2 BWD	L4H3 BWD
A	Radstand (mm)	3682	3682	4332	4332
B	Hinterer Überhang (mm)	1674	1674	1674	1674
C	Gesamtlänge (mm)	6198	6198	6848	6848
D	Laderaumlänge (mm)	3733	3733	4383	4383
E	Laderaumbreite (mm)	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1380	1380
G	Laderaumhöhe (mm)	1798	2048	1798	2048
H	Fahrzeughöhe (mm)	2527	2786	2535	2794
I	Ladevolumen (m³)	11,8	13,5	13,9	15,8

Master 2024+

	Beschreibung	L2H2	L3H2	L3H3
A	Radstand (mm)	3585	4215	4215
B	Hinterer Überhang (mm)	1130	1130	1130
C	Gesamtlänge (mm)	5685	6315	6315
D	Laderaumlänge (mm)	-	-	-
E	Laderaumbreite (mm)	-	-	-
F	Zwischen den Radkästen (mm)	1760/1730	1760/1730	1760/1730
G	Laderaumhöhe (mm)	-	-	-
H	Fahrzeughöhe (mm)	2500	2500	2750
I	Ladevolumen (m³)	-	-	-

Master E-Tech Electric 2018–2024

	Beschreibung	L1H1	L1H2	L2H2	L2H3	L3H2	L3H3
A	Radstand (mm)	3182	3182	3682	3682	4332	4332
B	Hinterer Überhang (mm)	1024	1024	1024	1024	1024	1024
C	Gesamtlänge (mm)	5048	5048	5548	5548	6198	6198
D	Laderaumlänge (mm)	2583	2583	3083	3083	3733	3733
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1380	1380	1380	1380
G	Laderaumhöhe (mm)	1700	1894	1894	2144	1894	2144
H	Fahrzeughöhe (mm)	2307	2500	2499	2749	2488	2744
I	Ladevolumen (m³)	7,8	8,6	10,3	11,7	12,5	14,1

Trafic 2001–2014

	Beschreibung	L1H1	L1H2	L2H1	L2H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	851	851	851	851
C	Gesamtlänge (mm)	-	-	-	-
D	Laderaumlänge (mm)	2400	2400	2800	2800
E	Laderaumbreite (mm)	1690	1690	1690	1690
F	Zwischen den Radkästen (mm)	1387	1913	1387	1913
G	Laderaumhöhe (mm)	-	-	-	-
H	Fahrzeughöhe (mm)	-	-	-	-
I	Ladevolumen (m³)	-	-	-	-

Trafic 2014+

	Beschreibung	L1H1	L1H2	L2H1	L2H2
A	Radstand (mm)	3098	3098	3498	3498
B	Hinterer Überhang (mm)	968	968	968	968
C	Gesamtlänge (mm)	5080	5080	5480	5480
D	Laderaumlänge (mm)	2537	2537	2937	2937
E	Laderaumbreite (mm)	1662	1662	1662	1662
F	Zwischen den Radkästen (mm)	1268	1268	1268	1268
G	Laderaumhöhe (mm)	1387	1898	1387	1898
H	Fahrzeughöhe (mm)	1971	2493	1971	2493
I	Ladevolumen (m³)	5,2	7,2	6	8,6

Trafic E-Tech 2022+

	Beschreibung	L1H1	L2H1	L2H2
A	Radstand (mm)	3098	3498	3498
B	Hinterer Überhang (mm)	968	968	968
C	Gesamtlänge (mm)	5080	5480	5480
D	Laderaumlänge (mm)	2537	2937	2937
E	Laderaumbreite (mm)	1662	1662	1662
F	Zwischen den Radkästen (mm)	1268	1268	1268
G	Laderaumhöhe (mm)	1387	1387	1898
H	Fahrzeughöhe (mm)	1971	1971	2493
I	Ladevolumen (m³)	5,2	6	8,6

Master E-Tech 2024+

	Beschreibung	L2H2	L3H2	L3H3
A	Radstand (mm)	3585	4215	4215
B	Hinterer Überhang (mm)	1130	1130	1130
C	Gesamtlänge (mm)	5685	6315	6315
D	Laderaumlänge (mm)	–	–	–
E	Laderaumbreite (mm)	–	–	–
F	Zwischen den Radkästen (mm)	1760/1730	1760/1730	1760/1730
G	Laderaumhöhe (mm)	–	–	–
H	Fahrzeughöhe (mm)	2500	2500	2750
I	Ladevolumen (m³)	–	–	–

Master E-Tech 2022+

	Beschreibung	L3H2 BWD	L3H3 BWD	L3H2 BWD	L3H3 BWD	L4H2 BWD	L4H3 BWD	L4H2 BWD	L4H3 BWD
A	Radstand (mm)	3682	3682	3682	3682	4332	4332	4332	4332
B	Hinterer Überhang (mm)	1674	1674	1080	1080	1674	1674	1080	1080
C	Gesamtlänge (mm)	6198	6198	6198	6198	6848	6848	6848	6848
D	Laderaumlänge (mm)	3733	3733	3733	3733	4383	4383	4383	4383
E	Laderaumbreite (mm)	1765	1765	1765	1765	1765	1765	1765	1765
F	Zwischen den Radkästen (mm)	1380	1380	1080	1080	1380	1380	1080	1080
G	Laderaumhöhe (mm)	1798	2048	1798	2048	1798	2048	1798	2048
H	Fahrzeughöhe (mm)	2527	2786	2549	2815	2535	2794	2557	2808
I	Ladevolumen (m³)	11,8	13,5	11,8	13,5	13,9	15,8	13,9	15,8

ProAce 2013–2016

	Beschreibung	L1	L2H1	L2H2
A	Radstand (mm)	3000	3122	3122
B	Hinterer Überhang (mm)	830	1038	1038
C	Gesamtlänge (mm)	–	–	–
D	Laderaumlänge (mm)	2254	2558	2584
E	Laderaumbreite (mm)	1600	1600	1600
F	Zwischen den Radkästen (mm)	–	–	–
G	Laderaumhöhe (mm)	1449	1449	1750
H	Fahrzeughöhe (mm)	–	–	–
I	Ladevolumen (m³)	–	–	–

ProAce 2016+

	Beschreibung	L1	L2	L3
A	Radstand (mm)	2925	3275	3275
B	Hinterer Überhang (mm)	803	803	1153
C	Gesamtlänge (mm)	4606	4956	5308
D	Laderaumlänge (mm)	2162	2512	2862
E	Laderaumbreite (mm)	1628	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258	1258
G	Laderaumhöhe (mm)	1397	1397	1397
H	Fahrzeughöhe (mm)	1905	1930	1935
I	Ladevolumen (m³)	4,6	5,3	6,1

ProAce CITY 2019+ & City Electric 2023+

	Beschreibung	L1	L2
A	Radstand (mm)	2785	2975
B	Hinterer Überhang (mm)	726	886
C	Gesamtlänge (mm)	4403	4753
D	Laderaumlänge (mm)	1781	2131
E	Laderaumbreite (mm)	1243	1243
F	Zwischen den Radkästen (mm)	1229	1229
G	Laderaumhöhe (mm)	1185	1185
H	Fahrzeughöhe (mm)	1796	1817
I	Ladevolumen (m³)	3,3	3,9

ProAce Electric 2020+

	Beschreibung	L1	L2
A	Radstand (mm)	3275	3275
B	Hinterer Überhang (mm)	803	1153
C	Gesamtlänge (mm)	4956	5308
D	Laderaumlänge (mm)	2512	2862
E	Laderaumbreite (mm)	1628	1628
F	Zwischen den Radkästen (mm)	1258	1258
G	Laderaumhöhe (mm)	1397	1397
H	Fahrzeughöhe (mm)	1930	1935
I	Ladevolumen (m³)	5,3	6,1

ProAce Max 2023+

	Beschreibung	L2/H1	L2/H2	L3/H2	L3/H3	L4/H2	L4/H3
A	Radstand (mm)	3450	3450	4035	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1015	1015	1380	1380
C	Gesamtlänge (mm)	5413	5413	5998	5998	6363	6363
D	Laderaumlänge (mm)	3120	3120	3705	3705	4070	4070
E	Laderaumbreite (mm)	1870	1870	1870	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422	1422	1422	1422
G	Laderaumhöhe (mm)	1662	1932	1932	2168	1932	2168
H	Fahrzeughöhe (mm)	2254	2522	2522	2760	2522	2760
I	Ladevolumen (m³)	10	11,5	13	15	15	17

ProAce Max-e 2021+

	Beschreibung	L3/H2	L3/H3	L4/H3
A	Radstand (mm)	4035	4035	4035
B	Hinterer Überhang (mm)	1015	1015	1380
C	Gesamtlänge (mm)	5998	5998	6363
D	Laderaumlänge (mm)	3705	3705	4070
E	Laderaumbreite (mm)	1870	1870	1870
F	Zwischen den Radkästen (mm)	1422	1422	1422
G	Laderaumhöhe (mm)	1932	2172	2172
H	Fahrzeughöhe (mm)	2612	2850	2850
I	Ladevolumen (m³)	13	15	17

Volkswagen Caddy 2020+

	Beschreibung	L1/H1	L2/H1 caddy maxi
A	Radstand (mm)	2755	2970
B	Hinterer Überhang (mm)	855	993
C	Gesamtlänge (mm)	4500	4853
D	Laderaumlänge (mm)	1797	2150
E	Laderaumbreite (mm)	1230	1230
F	Zwischen den Radkästen (mm)	-	-
G	Laderaumhöhe (mm)	1272	1275
H	Fahrzeughöhe (mm)	1856	1860
I	Ladevolumen (m³)	3,1	3,7

Volkswagen Caddy 2003–2020

	Beschreibung	L1/H1	L2/H1 caddy maxi
A	Radstand (mm)	2681	3006
B	Hinterer Überhang (mm)	847	992
C	Gesamtlänge (mm)	4406	4876
D	Laderaumlänge (mm)	1781	2250
E	Laderaumbreite (mm)	1552	1552
F	Zwischen den Radkästen (mm)	1172	1172
G	Laderaumhöhe (mm)	1244	1262
H	Fahrzeughöhe (mm)	1823	1886
I	Ladevolumen (m³)	3,2	4,2

Volkswagen Crafter 2006–2017

	Beschreibung	L1/H1	L1/H2	L2/H1	L2/H2	L2/H3	L3/H2	L3/H3	L4/H2	L4/H3
A	Radstand (mm)	3250	3250	3665	3665	3665	4325	4325	4325	4325
B	Hinterer Überhang (mm)	990	990	1240	1240	1240	1615	1615	2015	2015
C	Gesamtlänge (mm)	-	-	-	-	-	-	-	-	-
D	Laderaumlänge (mm)	2600	2600	3265	3265	3265	4300	4300	4700	4700
E	Laderaumbreite (mm)	1780	1780	1780	1780	1780	1780	1780	1780	1780
F	Zwischen den Radkästen (mm)	-	-	-	-	-	-	-	-	-
G	Laderaumhöhe (mm)	1650	1940	1650	1940	2140	1940	2140	1940	2140
H	Fahrzeughöhe (mm)	-	-	-	-	-	-	-	-	-
I	Ladevolumen (m³)	-	-	-	-	-	-	-	-	-

Volkswagen Crafter 2017+

	Beschreibung	L3/H2	L3/H3	L4/H3	L4/H4	L5/H3	L5/H4
A	Radstand (mm)	3640	3640	4490	4490	4490	4490
B	Hinterer Überhang (mm)	1346	1346	1346	1346	1901	1901
C	Gesamtlänge (mm)	5986	5986	6836	6836	7391	7391
D	Laderaumlänge (mm)	3450	3450	4300	4300	4855	4855
E	Laderaumbreite (mm)	1832	1832	1832	1832	1832	1832
F	Zwischen den Radkästen (mm)	1380/1030	1380/1030	1380/1030	1380/1030	1380/1030	1380/1030
G	Laderaumhöhe (mm)	1626-1726	1861-1961	1861-1961	2089-2189	1861-1961	2089-2189
H	Fahrzeughöhe (mm)	2355	2590	2590	2789	2590	2789
I	Ladevolumen (m³)	9,9	11,3	14,4	16,1	16,4	16,4

Volkswagen e-Crafter 2018+

	Beschreibung	L3/H2	L3/H3	L4/H3	L4/H4	L5/H3	L5/H4
A	Radstand (mm)	3640	3640	4490	4490	4490	4490
B	Hinterer Überhang (mm)	1346	1346	1346	1346	1901	1901
C	Gesamtlänge (mm)	5986	5986	6836	6836	7391	7391
D	Laderaumlänge (mm)	3450	3450	4300	4300	4855	4855
E	Laderaumbreite (mm)	1832	1832	1832	1832	1832	1832
F	Zwischen den Radkästen (mm)	1380/1030	1380/1030	1380/1030	1380/1030	1380/1030	1380/1030
G	Laderaumhöhe (mm)	1626-1726	1861-1961	1861-1961	2089-2189	1861-1961	2089-2189
H	Fahrzeughöhe (mm)	2355	2590	2590	2789	2590	2789
I	Ladevolumen (m³)	9,9	11,3	14,4	16,1	16,4	16,4

Volkswagen e-Transporter 2024+

	Beschreibung	L1/H1	L2/H1
A	Radstand (mm)	3000	3400
B	Hinterer Überhang (mm)	993	993
C	Gesamtlänge (mm)	4904	5304
D	Laderaumlänge (mm)	2572	2872
E	Laderaumbreite (mm)	1700	1700
F	Zwischen den Radkästen (mm)	1244	1244
G	Laderaumhöhe (mm)	1410	1410
H	Fahrzeughöhe (mm)	1990	1990
I	Ladevolumen (m³)	5,8	6,7

ID. Buzz 2022+

	Beschreibung	L1	L2/H1
A	Radstand (mm)	2989	-
B	Vorderer Überhang (mm)	-	3239
C	Gesamtlänge (mm)	4712	4962
D	Laderaumlänge (mm)	2208	-
E	Laderaumbreite (mm)	1732	1985
F	Zwischen Radkästen (mm)	1204	1204
G	Laderaumhöhe (mm)	1279	1340
H	Fahrzeughöhe (mm)	1932	1932
I	Ladevolumen (m³)	3,9	-

Volkswagen Transporter 2003–2024 / 2024+

	Beschreibung	L1/H1	L2/H1	L2/H2	L1/H1 2024+	L2/H1 2024+
A	Radstand (mm)	3000	3400	3400	3100	3500
B	Hinterer Überhang (mm)	993	993	993	992	992
C	Gesamtlänge (mm)	4904	5304	5304	5050	5450
D	Laderaumlänge (mm)	2572	2872	2872	2602	3002
E	Laderaumbreite (mm)	1700	1700	1940	1777	1777
F	Zwischen den Radkästen (mm)	1244	1244	1244	1392	1392
G	Laderaumhöhe (mm)	1410	1410	1410	1314	1314
H	Fahrzeughöhe (mm)	1990	1990	2477	1963-1981	1963-1981
I	Ladevolumen (m³)	5,8	6,7	9,3	5,8	6,8

SV 2025+

	Beschreibung	L1/H1	L1/H2	L2/H2	L2/H3	L3/H3
A	Vorderer Überhang (mm)	1060	1060	1060	1060	1315
B	Gesamtlänge (mm)	4990	4990	5490	5490	5995
C	Laderaumlänge (mm)	-	-	-	-	-
D	Laderaumbreite (mm)	1980	1980	1980	1980	1980
E	Zwischen Radkästen (mm)	1719/1722	1719/1722	1719/1722	1719/1722	1719/1722
F	Laderaumhöhe (mm)	-	-	-	-	-
G	Fahrzeughöhe (mm)	1980	2180	2180	2500	2500
H	Ladevolumen (m³)	6,95	9,39	9,39	13	13

Download produktinfo

Versand und Rückgabe

Die Versandkosten richten sich nach dem Gewicht. Legen Sie einfach Produkte in Ihren Warenkorb und nutzen Sie den Versandkostenrechner, um den Versandpreis zu sehen.Wir möchten, dass Sie zu 100 % mit Ihrem Kauf zufrieden sind. Artikel können innerhalb von 14 Tagen nach Lieferung zurückgegeben oder umgetauscht werden.

Armorgard – OxBox – Gepanzerte Kiste zur Sicherung von Werkzeugen

Kontaktieren Sie uns

Kundendienst

Beliebte Kategorien

Zum Newsletter anmelden

Armorgard – OxBox – Gepanzerte Kiste zur Sicherung von Werkzeugen

Armorgard – OxBox – Gepanzerte Kiste zur Sicherung von Werkzeugen

Unsere Empfehlungen

Kontaktieren Sie uns

Kundendienst

Beliebte Kategorien

Zum Newsletter anmelden

Armorgard – OxBox – Gepanzerte Kiste zur Sicherung von Werkzeugen
